我们来全面介绍防爆挠性连接管。它是防爆电气系统中一个非常重要且常见的保护性组件。

一、 核心定义

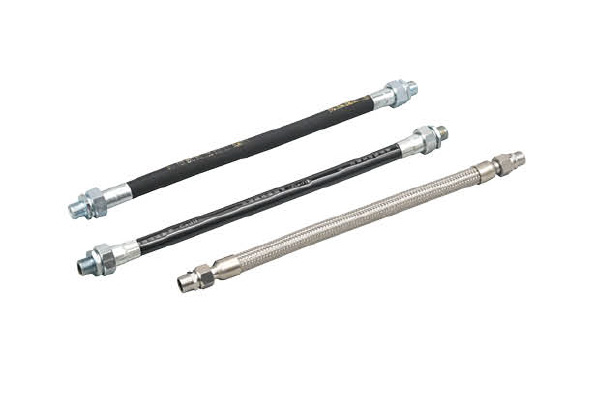

防爆挠性连接管是一种用于爆炸性危险环境的、具有柔韧性的管道连接装置。它通常由两端的防爆活接头和中间的金属波纹管组成一个整体。

它的主要功能是连接防爆设备（如电机、灯具、接线箱）与刚性防爆钢管，并利用自身的柔韧性来补偿安装误差、吸收设备振动、克服热胀冷缩带来的应力，从而保护整个管路系统的完整性和安全性。

简单来说，它是防爆管路系统中的“减震器”和“补偿器”。

---

二、 工作原理与核心功能

防爆挠性连接管通过其独特的设计实现以下功能：

1. 补偿位移与吸收振动（核心功能）：

   · 吸收振动：电机、泵等设备运行时会产生剧烈振动。挠性管的波纹管结构可以有效地吸收和衰减这些振动，防止振动传递到刚性管路上，避免连接点松动或管路疲劳断裂。

   · 补偿偏差：可以补偿安装过程中难以避免的横向、轴向和角向的微小偏差，大大降低了安装难度。

   · 克服热胀冷缩：金属管道因温度变化会产生长度变化，挠性管可以自由弯曲来适应这种变化，释放应力。

2. 维持防爆性能：

   · 两端的防爆活接头具有精密的隔爆螺纹和密封结构，能确保即使在弯曲状态下，也不会破坏整个系统的防爆完整性，防止爆炸火焰通过。

3. 提供防护：

   · 金属波纹管本身提供了良好的机械保护，防止电缆被压伤、割伤或遭受外部冲击。

   · 整体的设计保证了高等级的防护（IP65/IP66/IP67），能有效防止灰尘和水的侵入。

4. 便于安装与维护：

   · 两端的活接头设计使得安装和拆卸非常方便，无需转动整个管体，简化了设备检修和维护流程。

---

三、 主要结构与组件

一个完整的防爆挠性连接管由三部分组成：

1. 防爆活接头（两端）：

   · 通常为金属（如黄铜、不锈钢）制造。

   · 内部有隔爆螺纹和密封圈，用于与设备和刚性钢管连接。

   · 这是保证防爆性能的关键部分。

2. 金属波纹管（管体）：

   · 由不锈钢（如304、316SS）制成，具有极佳的耐腐蚀性、柔韧性和机械强度。

   · 波纹状结构提供了所需的弯曲性和弹性。

3. 内部包覆层：

   · 通常在波纹管内壁衬有一层PVC或尼龙护套。其作用是：

     · 保护电缆：防止电缆在穿入或设备振动时与金属波纹管的锐利边缘摩擦而损坏绝缘层。

     · 便于穿线：光滑的内壁使得拉扯电缆更加容易。

---

四、 关键特性与优势

· 高柔韧性：可轻松弯曲到所需角度，适应复杂安装环境。

· 优异的抗振性：有效保护连接点和电缆，延长系统寿命。

· 高防护等级：通常提供IP66及以上防护，适用于恶劣环境。

· 耐腐蚀：不锈钢材质使其能用于化工、海洋等腐蚀环境。

· 安全可靠：整体通过防爆认证，确保安全。

· 安装便捷：节省时间和人工成本。

---

五、 主要应用场景

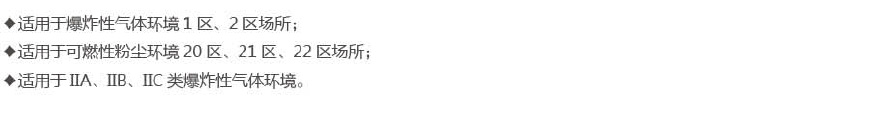

防爆挠性连接管广泛应用于存在爆炸性气体或粉尘的1区、2区危险场所，特别是需要克服振动的设备连接处：

· 电动机与泵：这是最经典的应用，用于连接电机接线盒与动力管线，吸收电机运行时的强烈振动。

· 防爆照明灯具：连接灯具与顶棚或壁装管线，便于调节安装角度并对抗风载等轻微位移。

· 仪表与阀门：连接压力变送器、流量计等现场仪表，方便调试和更换。

· 控制箱与操作柱：作为进线管，方便对接。

· 石油平台、化工厂、制药厂、粮仓等所有需要防爆的工业领域。

---

六、 选型与安装指南

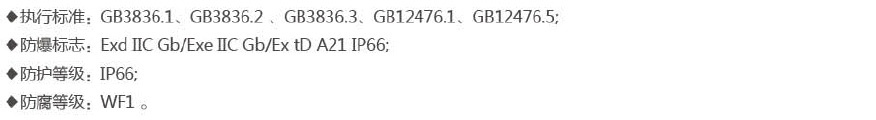

1. 防爆等级匹配：首要原则！确认其防爆标志（如Ex d IIC T6 Gb）适用于现场危险环境。

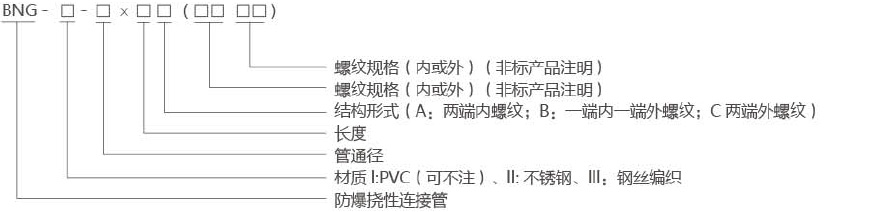

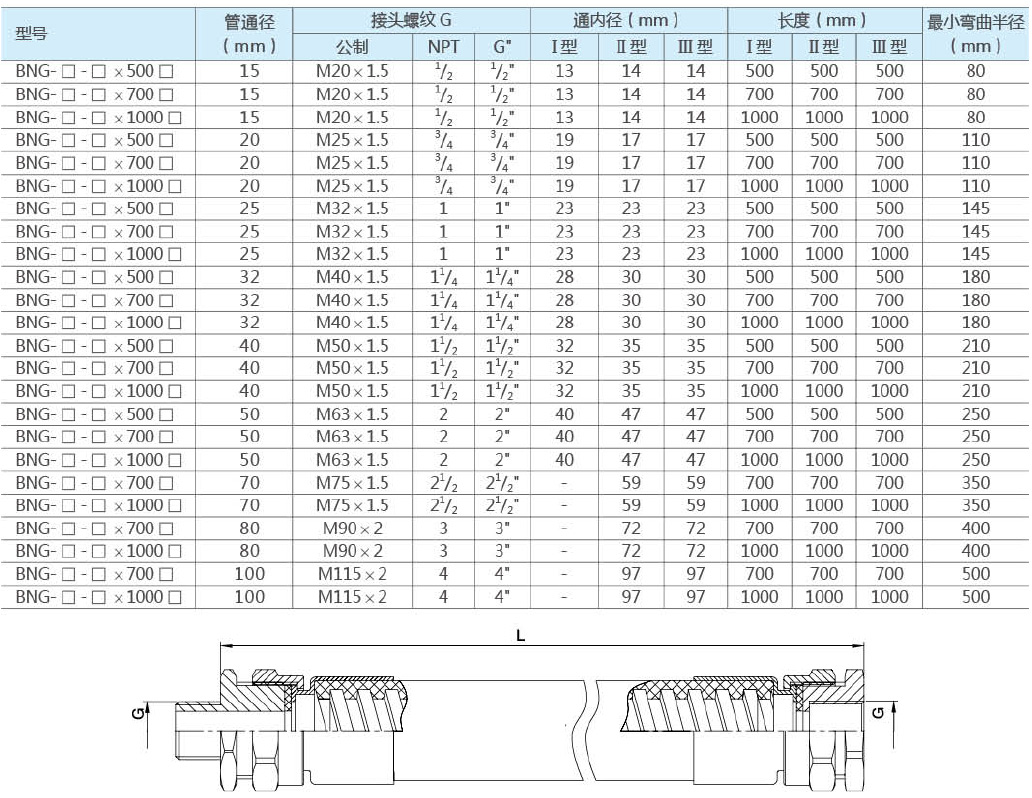

2. 尺寸规格：

   · 公称通径：如G1/2", G3/4", M20, M25, M32等，必须与设备接口和钢管接口的螺纹规格完全一致。

   · 长度：根据实际连接距离和需要弯曲的程度选择。

3. 材质选择：

   · 不锈钢316：用于强腐蚀性环境（化工、海洋、医药）。

   · 不锈钢304：用于一般工业腐蚀环境。

   · 黄铜：可用于非强腐蚀环境，但不如不锈钢常用。

4. 防护等级（IP）：户外或潮湿环境至少选择IP65。

5. 正确安装：

   · 切勿将挠性管极度弯曲或拉伸，应保持其自然弯曲状态，弯曲半径不宜过小。

   · 务必用工具将两端的防爆接头充分拧紧，确保隔爆面结合和密封有效。

   · 安装后，应使其处于松弛状态，留有吸收位移的余量，而不是处于绷紧的受力状态。

总结

防爆挠性连接管是连接刚性防爆世界与动态运行设备之间的“安全桥梁”。它巧妙地解决了防爆要求中的“刚”与设备运行中的“柔”之间的矛盾，是确保防爆电气系统长期、安全、稳定运行不可或缺的关键部件。在存在振动的防爆场合，正确选用和安装挠性管是必不可少的安全措施。
